5.
PEMASANGAN POMPA
Yang di maksud dengan pemasangan pompa mencakup :
a. Pemasangan pompa secara horizontal/vertical/inclined
b. Pemasangan pompa secara kering/basah
c. Pemasangan pompa secara pararel/seri
Tetapi dalam tulisan berikut ini hanya akan membahas mengenai pemasangan pompa secara pararel dan seri saja beserta dengan akibatnya.
a. Pemasangan pompa secara pararel
Pemasangan pararel sering dilakukan karena meninjau beberapa faktor yang sangat penting antara lain penghematan energi pada penggerak mula, dan lainnya sehingga tercapai pengoperasian yang optimum. Pada umumnya pada pemasangan pompa secara pararel dipergunakan dua atau lebih pompa yang type, jenis ukuran dan data teknis yang sama. Contoh yang sering di temukan adalah : Pemasangan pompa pararel dengan kapasitas paruh, dan penambahan satu unit pompa untuk menambah kapasitas karena peningkatan kebutuhan akan cairan.
Pemasangan pompa pararel dengan kapasitas paruh (pararel dengan dua unit pompa).
Dari perencanaan kita sudah menghitung dan mendapatkan kurva dari sistim (garis sifat pipa).

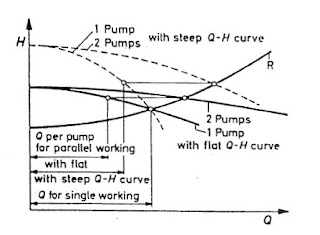

Dari gambar di atas maka yang perlu diperhatikan dalam menentukan unit pompa adalah sebagai berikut :
1. Pada saat hanya satu unit pompa yang bekerja maka titik kerja pompa akan berubah kapasitasnya akan meningkat dan headnya akan menurun tidak sama dengan pada saat dua unit pompa bekerja. Oleh sebab itu kita harus menentukan pompa yang dapat di rekomendasikan dan di jamin oleh pabrik pompa untuk bekerja pada titik -titik kerja sesuai dengan sistim kurva dan kurva pompa.
2. Untuk penggunaan pompa yang mempunyai sifat kurva curam maka kapasitas yang akan di capai untuk dua unit pompa beroperasi secara pararel lebij besar dari pada pompa yang mempunyai sistim kura landai.
3. Untuk menentukan besar daya penggerak mula maka dasar perhitungan daya yang akan di butuhkan oleh pompa adalah pada daya maksimumnya.
Penambahan satu unit pompa pada sistim karena adanya peningkatan kebutuhan tanpa diadakan perubahan pada instalansi pipa.

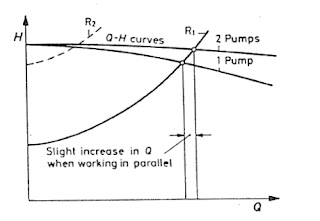

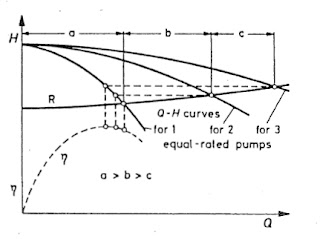

Dari gambar diatas yang perlu kita perhatikan adalah sebagai berikut :
1. Bahwa dengan penambahan satu unit pompa yang sejenis dan mempunyai data teknis yang sama maka hasil operasi pararel dari dua unit pompa tersebut tidak akan mencapai dua kali kapasitas yang di capai oleh satu unit pompa beroperasi terutama untuk pompa yang mempunyai sistim kurva landai. Biasanya untuk pompa yang mempunyai sistim kurva landai tidak di rekomendasikan untuk beroperasi pararel.
2. Untuk menambah satu unit pompa yang mempunyai data teknis yang berbeda kita harus memperhatikan kembali kurva sistim, jangan sampai pompa yang telah terpasang tidak dapat berfungsi dengan optimum. Lihat gambar di bawah ini.
b. Pemasangan pompa secara seri
dalam operasi pompa secara seri, pompa 1 dan pompa 2 akan menghasilkan head H1+2 dengan penjumlahan headnya. Pompa dengan dipasang seri banyak keuntungannya terutama untuk kurva sistim yang curam dan sistim kurva pompa yang landai. Pda waktu menjalankan pompa pertama harus dijalankan lebih dahulu sampai mencapai tekanan dan tekanan yang cukup, kalau tidak terjadi masalah pada kavitasi. Sebaliknya pada waktu mematikan pompa, urutan sebaliknya yang harus di lakukan.
Sesungguhnya lebih baik dipakai pompa dengan impeller jamak jika masih memungkinkan karena akan lebih murah dan lebih efesien serta baik secara teknisnya.
